磁粉探伤仪

磁粉探伤仪概述：

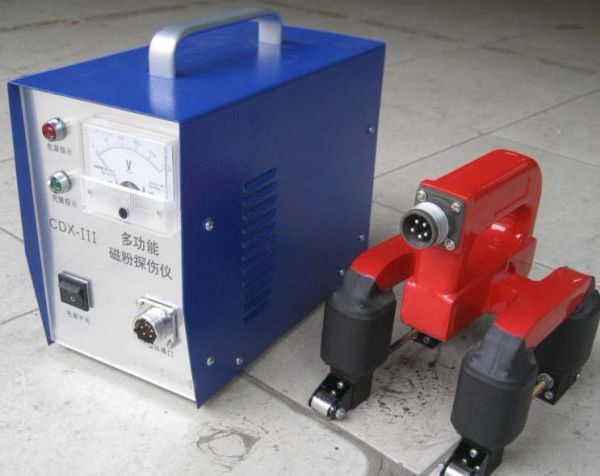

ＣＤＸ－Ⅱ型多用磁粉探伤仪，除具有便携式机种一切优点外，还具有移动式机种的某些长处，仪器面板下部装有两个输出插座，可分别供给Ｅ型、Ａ型、Ｄ型探头和Ｏ型环探线圈所需的交流电流。直流输出只可用于Ａ型和Ｄ型磁轭探头对工件进行直流磁化,可选配Ｅ、Ｄ、Ｏ、Ａ四种探头，直流检测时请将“交流  直流”拨档开关拨至直流档，此时直流输出航空插座可连接Ａ或Ｄ型探头；交流检测时请将“交流  直流”拨档开关拨至交流档，此时交流输出航空插座可连接Ｅ、Ｄ、Ｏ、Ａ型中的任一种探头。

1、Ｅ型探头：（即旋转磁场探头）

它能对各种焊缝和几何形状大的曲面，进行一次全方位探伤，不需要像Ｄ型、Ａ型探头那样，对每一部位必须在互相垂直的方向上分二次探伤，因而提高了探伤速度，由于探头上装有工作照明灯，便于让探伤工在足够的光度下进行观察，探头装有滚轮，即方便操作又增加了速度。

２、Ｄ型探头：（即电磁轭探头）

它配有关节，可对平面、曲面工件进行交直流探伤。

３、Ａ型探头：（即马蹄探头）

它可以对各种角焊缝、大型工件内外角进行交、直流局部探伤。

４、Ｏ型探头：（即环型线圈）

Ｏ型探头内部磁场强度高达180奥斯特，满足所有能放入线圈工件的周向裂纹检测，用它来检测工件的疲劳裂纹（疲劳裂纹均垂直于轴向）极为方便，用它还可对工件进行远离法退磁，对工厂中不慎磁化的工具、量具均可进行无损退磁。

本机采用可控硅触发电路，电子元件经严格筛选，整机经老化处理，故工作性能稳定可靠，故障率低。仪器输出为安全电压，对不允许进入高压设备探伤的场合更为合适。

磁粉探伤仪主要技术指标：

1、Ｅ型探头：

（1）提升力：≥12Kg

（2）极 距：110mm

（3）工作电流：≥7A

（4）探伤速度：6米/分

（5）工作电压：38V﹡2

（6）重量：3.0Kg

2、Ｄ型探头：

（1）提升力：AC≥5Kg  DC≥18Kg （无关节时）

（2）极距：50－200mm（可调）

（3）工作电流：≥8Ａ

（4）工作电压：ＡＣ=38Ｖ、ＤＣ=9Ｖ

（5）重量：2.5Kg

3、Ａ型探头：

（1）提升力：ＡＣ≥4.5Ｋg ＤＣ≥18Ｋｇ

（2）极距：20－160mm（可调）

（3）工作电压：ＡＣ=38Ｖ、ＤＣ=9Ｖ

（4）重量：2.0Kg

4、Ｏ型探头：

（1）中心磁强：≥180Ｏｅ

（2）工作电压：ＡＣ=38Ｖ

（3）内径：150mm

（4）重量：2.5Kg

5、主机：

（1）电源：220Ｖ±10％ 50Ｈｚ 5Ａ

（2）外型尺寸：262×130×228mm

（3）重 量：7.0Kg
